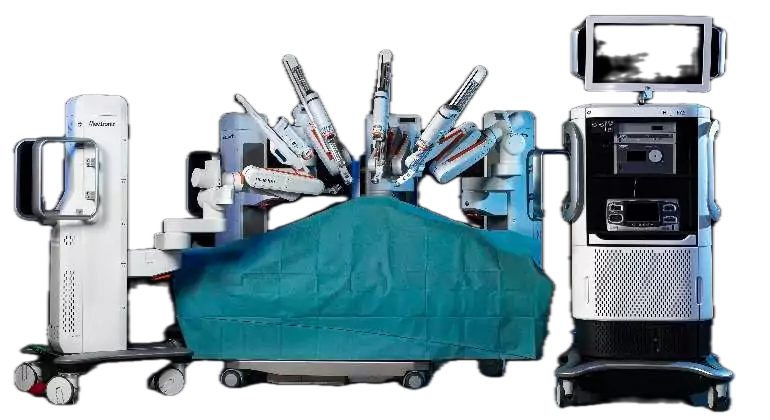

Sistema de Endoscoía para cirugía asistida por robot. Equipo médico diseñado para asistir cirugías endoscópicas sin contacto físico del cirujano con los instrumentos de operación utilizando un enfoque mínimamente invasivo y conformado por tres subsistemas principales: consola de trabajo del cirujano carro del paciente que incluye los brazos robóticos y carro de visión. 1. Consola del cirujano. Estación de trabajo fuera del campo estéril donde el cirujano realiza el procedimiento quirúrgico en posición sentado consta de los siguientes componentes: Visor estereoscópico.- Con resolución de video de al menos 1080i 3DHD con dos posibles relaciones de aspecto: ancha (16:9) y completa (5:4) acercamiento óptico de 10X acercamiento digital de 4X y audio estéreo. Visualización de mensajes e íconos informativos. Controles de mano.- Medio de control de los instrumentos quirúrgicos y los accesorios que se conectan a los brazos robóticos para los diferentes procedimientos quirúrgicos. Cuenta con sistema de retroalimentación que simula la resistencia al movimiento y la fuerza que se aplica sobre el tejido. Controles de pie (pedales).- Dispone de siete pedales dos grupos de conmutadores de pedal. Los tres conmutadores de la izquierda controlan las funciones del sistema (mando de la cámara embrague principal y cambio de brazo). Los cuatro pedales de la derecha del panel de conmutadores de pedal controlan la activación de la alimentación eléctrica para los dispositivos conectados a los conectores de alimentación del núcleo (p.ej. las unidades electroquirúrgicas o ESU). Los pedales de control de la alimentación están dispuestos dos a la izquierda y dos a la derecha. Panel táctil móvil del cirujano.- Con al menos las siguientes funciones: configuración de la imagen (brillo contaste ajustes avanzados de video) configuraciones de la cámara preferencias de visualización y acercamiento configuraciones del audio configuraciones del sistema registro de incidencias ajuste rápido bloqueo iluminación del campo quirúrgico. Paneles de control laterales.- Panel de control lateral izquierdo para modificar la configuración de ergonomía. Panel de control lateral derecho con botones de encendido y paro de emergencia. 2. Carro de visión. Torre con cuatro ruedas y sistema de freno independiente en cada rueda que se coloca fuera del campo estéril junto al carro de paciente (robot de cirugía) para su interconexión. Con al menos tres estantes o divisiones en la parte superior para colocación de equipo auxiliar al menos un cajón para guarda de cables y cabezal de la cámara. Consta de los siguientes componentes: Núcleo.- conexión central del sistema donde se dirigen las conexiones del sistema equipos auxiliares audio y video. Foco de luz.- componente que proporciona la iluminación para el campo quirúrgico y se transmite a través de una fibra óptica integrada en el endoscopio. Endoscopios.- endoscopio 3D de 12 mm con punta recta (0°) u oblicua (30°). Endoscopio 3D de 8.5 mm con punta recta (0°) u oblicua (30°). Cabezal de la cámara estereo de alta definición.- con campo de visualización de al menos 60°. Aumenta de 6 a 10 veces lo que se observa durante la cirugía abierta (sin lupas) al conectarlo a un endoscopio estéreo. Unidad de control de la cámara de alta definición.- controla la adquisición y el procesamiento de la imagen proveniente del cabezal de la cámara. Pantalla.- de al menos 24 pulgadas para visualización de la imagen quirúrgica con soporte móvil. Soportes para depósitos (tanques con gas CO2 para insuflar).- el carro de visión admite el uso de un insuflador y cuenta con dos soportes para colocar el o los tanques de CO2 en la parte lateral del carro de visión. Con sistema y/o aditamentos para instalar tanques de distintos tamaños. 3. Carro del paciente. su función principal es sostener los brazos para los instrumentos intercambiables y un brazo para la cámara cuenta con un soporte móvil que funciona con un motor eléctrico. Componentes del carro del paciente: Juntas de montaje.- articulaciones mecánicas que sirven para colocar los brazos y establecer el rango de movimiento horizontal y vertical de los mismos libertad de movimiento limitada para minimizar las colisiones y facilitar la colocación de puertos. Brazo para instrumentos.- es la parte distal del brazo en el que se conectan los instrumentos quirúrgicos el movimiento y el control de los instrumentos son guiados por el cirujano desde la consola. Brazo de la cámara.- constituye la interfaz estéril para el endoscopio 3D que es controlada desde la consola del cirujano. Unidad motorizada.- para desplazar el carro del paciente con sistema de freno. Accesorios que deben ser incluidos: cables de alimentación eléctrica para consola de cirujano carro de visión y carro del paciente. Cables del sistema para transmisión de audio video y datos entre la consola de cirujano carro de visión y carro del paciente.
